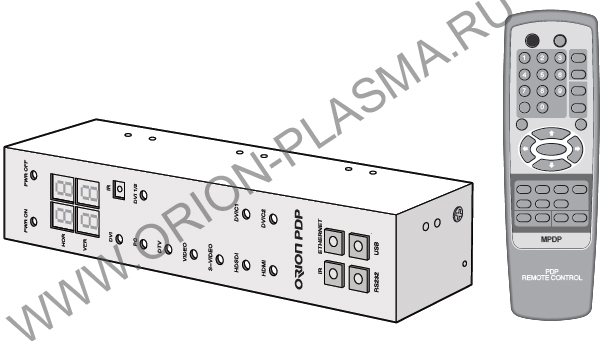

Устройство подключается к PC по интерфейсам Ethernet, USB, RS-232C и посредством программы управления Orion MSCS позволяет управлять видеостеной (подключение к модулям ORION по RS-232).
Так же предусмотренна возможность управления видеостеной при помощи пульта ДУ, входящего в комплект поставки.
Устройство имеет светодиодные индикаторы, отображающие количество модулей в видеостене по вертикали и горизонтали, активный видеовход и кнопки выбора интерфейса управления IR(Пульт ДУ), ETHERNET, RS-232, USB.
MFC контроллер имеет 4 выхода RS-232 и по сути является не только управляющим устройством, но и усилителем-распределителем сигналов RS-232.
Скачать инструкцию на английском языке для MF Controller ORION
Переключение режима работы контроллера
Для переключения контроллера между режимами работы с плазменными и LCD модулями необходимо:
- Вскрыть корпус контроллера

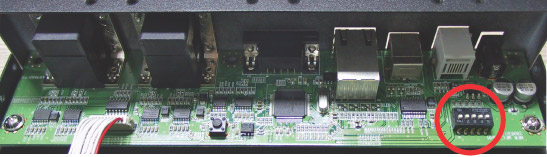

- Переключить переключатель "No 1 PIN", показанный на картинке
